CNC obráběné manžety
Vyrábíme na zakázkuCNC obráběné rukávyze zákaznických výkresů a souborů CAD, včetněložisková pouzdra, pouzdra hřídele, vložky válců, distanční a distanční pouzdra, pouzdra adaptéru a redukce, přesná vodicí pouzdra, pouzdra spojek a konektorů, pouzdra a vložky se závitem, pouzdra nákružků a kroužků, pouzdra s přírubami, pouzdra těsnění a stěrače a pouzdra obráběná na zakázku. Naše možnosti CNC soustružení, vyvrtávání, broušení ID/OD a honování vytvářejí přesné, soustředné pouzdra pro stroje, hydrauliku, čerpadla, motory, automatizaci a přístrojové vybavení.
Objímka poskytuje povrch opotřebení, přesné vrtání nebo rozhraní mezi dvěma částmitolerance vnitřního{0}}průměru, soustřednost ID–OD, tloušťka stěny, přímost otvoru a povrchová úprava otvorurozhodnout, zda hřídele běží správně, těsnění drží a pouzdro vydrží. Rukávy obrábíme zhliník (6061-T6, 6063-T5, 7075-T6, 5052-H32), nerezová ocel (303, 304, 304L, 316, 316L, 17-4 PH), uhlíková a legovaná ocel (1045, 1144, 43190}), 4{210}, 42190, 43100, mosaz a bronz (C36000, C46400, C93700, C95400), měď (C10100, C11000) a titan (třída 2, třída 5), vyrobené z masivní tyče a trubky - neodlévané -, takže otvor je vyříznut na výkres pro prototypy a-výrobu v malých sériích. Díly jsou vyráběny podle specifikovaných rozměrů, tolerancí, materiálů a požadavků na konečnou úpravu, přičemž materiálové certifikáty jsou k dispozici na vyžádání.
Vyrábíme typy CNC obráběných pouzder
Obrábíme širokou škálu typů rukávů. Níže jsou uvedeny nejběžnější; pokud váš výkres ukazuje jinou konfiguraci, zašlete jej ke kontrole.
Ložiskové manžety
Obnovitelné dosedací plochy pro rotující hřídele.
Materiály: 52100 · 4140 · 316L · C93700 · C46400
Pouzdra hřídele
Ochranná pouzdra nasazená na hřídelích proti opotřebení.
Materiály:4140 · 4340 · 316 l · 17-4 PH · Titan 2. stupně
Vložky / rukávy válců
Tvrzené, vyvrtané-motorové a hydraulické vložky.
Materiály:4140 · 4340 · 52100 · 304 · 17-4 PH

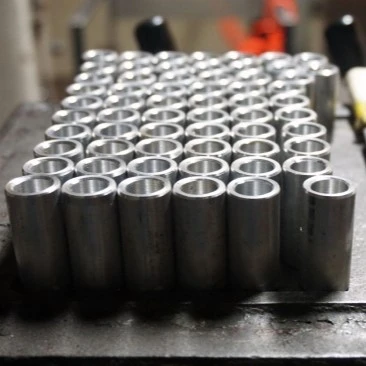

Distanční a distanční objímky
Délka-kontrolovaná pouzdra, která nastavují axiální mezery.
Materiály: 6061-T6 · 304 · 4140 · C36000
Objímky adaptéru / redukce
Kuželová nebo stupňovitá pouzdra přemosťující průměry.
Materiály: 4140 · 4340 · 316L · C46400 · 6061-T6
Přesné vodicí objímky
Nízká-drsnost vrtání pro lineární posuvné uložení.
Materiály:52100 · 4140 · 17-4 PH · 303
Spojky a objímky konektorů
Přímé nebo zalícované objímky spojující hřídele nebo trubky.
Materiály:4140 · 4340 · 316L · C36000 · Titan třídy 5
Závitové návleky a vložky
Pouzdra s vnitřním nebo vnějším závitem.
Materiály: 303 · 316L · 4140 · 6061-T6
Límec & Ring Rukávy
Tenkostěnné-kroužky pro umístění a uchycení.
Materiály: 1045 · 4140 · 6061-T6 · C36000
Přírubové rukávy
Objímky s integrovanými přírubami pro axiální umístění.
Materiály:316L · 17-4 PH · 4140 · C46400
Objímky těsnění a stěračů
Hladké těsnící O-kroužky rukávů a břitová těsnění.
Materiály:316L · 304 · 17-4 PH · C93700
Obráběné rukávy na zakázku
Jedno{0}}návleky na kreslení z pevného materiálu.
Materiály:7075-T6 · 4340 · 17-4 PH · Titan třídy 5
Máte vlastní rukávy? Pošlete svůj výkres
CNC obráběcí procesy pro pouzdra
CNC soustružení
Nejlepší pro:OD · ID · kroky · zkosení
Základní operace pro objímky na tyčovém{0}}podávaném nebo upínaném materiálu.
Vyvrtávání a vnitřní soustružení
Nejlepší pro:Přesné vývrty
Vrtání otvoru na úzkou vnitřní toleranci a geometrii.
OD & ID broušení
Nejlepší pro:Těsné toleranční průměry
Válcové broušení, pokud to tolerance vyžadují.
Honování
Nejlepší pro:Povrchová úprava otvoru · kulatost
Honování vrtání na Ra 0,2 µm pro uložení s nízkým-třením.
Frézování a drážkování
Nejlepší pro:Klínové drážky · drážky · otvory pro šrouby
Příruby, drážky, drážky a otvory po soustružení.
Odstraňování otřepů a čištění
Nejlepší pro:Hrany otvorů · díly připravené k montáži-
Ochrana před lámáním hran, čištění a vrtání před balením.
Materiály CNC objímek
U rukávů závisí výběr materiálu nazatížení a rychlost, odolnost proti opotřebení, korozní prostředí, hmotnost a obrobitelnost. Objímky obrábíme z níže uvedených kovových materiálů - uhlíková a legovaná ocel, nerezová ocel, hliník, mosaz a bronz, měď a titan.
| Materiál | Společné známky | Typické aplikace rukávů | Klíčové výhody |
|---|---|---|---|
| Uhlíková a legovaná ocel | 1045 · 1060 · 1144 · 4140 · 4340 · 5120 · 52100 · 8620 · 38CrMoAlA | Ložisková pouzdra, vložky válců, pouzdra hřídelů, vodicí pouzdra | Pevnost, tvrdost a odolnost proti opotřebení; ideální pro naložené rukávy |
| Nerez | 303 · 304 · 304L · 316 · 316L · 17-4 PH · 410 · 420 | Objímky hřídele a těsnění, potravinářské, lékařské a námořní návleky | odolnost proti korozi; 316L vyhovuje chloridovým prostředím; 17-4 PH dodává sílu |
| Hliník | 6061-T6 · 6063-T5 · 7075-T6 · 2024-T3 · 5052-H32 | Distanční rukávy, límce a lehké vodicí rukávy | Nízká hmotnost, obrobitelnost, dobrá tepelná vodivost |
| Mosaz a bronz | C36000 zdarma-řezná mosaz · C46400 námořní mosaz · C93700 ložiskový bronz · C95400 hliníkový bronz | Ložiskové a opotřebitelné pouzdra, námořní pouzdra a pouzdra čerpadla | Samomazný{0}}otěrový povrch, mořská voda a použití ložisek |
| Měď | C10100 (OFHC) · C11000 elektrolytická měď | Vodivé a tepelné návleky a vložky | Vysoká elektrická a tepelná vodivost |
| Titan | Stupeň 2 (CP) · Stupeň 5 (Ti-6Al-4V) | Námořní, chemické a lehké-návleky s vysokou pevností | Vynikající odolnost proti korozi s nejlepší pevností-k-hmotnosti |
Přesnost a geometrie rukávu
Výkon objímky závisí na vrtání. Níže uvedené položky rozhodují o tom, zda hřídele běží správně, těsnění drží a pouzdro vydrží. Obrábíme je do výkresu a na přání dotáhneme.
| Funkce | Typická schopnost | Proč záleží na rukávech |
|---|---|---|
| Vnitřní průměr | h7 / h8 (±0,01–0,03 mm) | Vrtání je kritickým lícujícím povrchem pro hřídele a těsnění |
| ID–OD Soustřednost | Výběh 0,01–0,03 mm- | Rotující části běží bez vibrací |
| Tloušťka stěny | ±0,05–0,1 mm, po obvodu stejnoměrné | Rovnoměrné rozložení zátěže a tlaková schopnost |
| Přímost vývrtu | 0,02 mm / 100 mm | Rozhodující pro dlouhé rukávy a vodicí otvory |
| Povrchová úprava vrtání | Ra 0,8 um otočené; Ra 0,2–0,4 µm broušené | Nízké tření, dobrá životnost těsnění a retence oleje |
| Délka a konce | ±0,05–0,1 mm, čtverec k ose | Správná axiální poloha v sestavách |
| Zkosení / Rádius | ±0,1 mm, standardní 0,5–2 mm | Vývody-bez otřepů-pro montáž a těsnění |
| Klínová drážka / drážka | Podle normy DIN 6885 / ANSI | Přenos a udržení točivého momentu tam, kde je to požadováno |
| Kritické rozměry | ±0,01 mm (přesnost na ±0,005 mm) | Funkce měření-kvality a zarovnání |
Kritické funkce, které kontrolujeme
Vrtá- vyvrtané a vybroušené na h7/h8 s kulatostí, přímostí a povrchovou úpravou řízenou pro posuvná a těsnící rozhraní.
Soustřednost- ID-do-doběhu OD-kontrolováno mezi nastaveními soustružení a ověřeno na vřetenu nebo CMM.
Tloušťka stěny- držel rovnoměrně po obvodu a po délce pro pevnost a tlak.
Stabilita tenké-stěny- úleva od napětí po hrubování a lehkých dokončovacích řezech udržují tenké-nástavce na stěnách rovné a kulaté.
Závity a drážky- vnitřní/vnější závity, drážky a drážky obrobené podle norem DIN 6885 / ANSI.
Identifikace- čísla dílů nebo laserové značení na vyžádání pro sledovatelnost a montáž.
Tepelné zpracování a uvolnění napětí pro CNC objímky
Zatížená ocelová pouzdra odolná proti opotřebení- jsou tepelně zpracována podle výkresu. Odlehčení pnutí před dokončovacím obráběním udržuje tenkostěnná pouzdra rozměrově stabilní.
| Tepelné zpracování | Použitelné stupně | Typické díly rukávů |
|---|---|---|
| Kalení a temperování | 1045 · 4140 · 4340 · 52100 | Ložisková pouzdra, vložky válců, pouzdra hřídelů |
| Pouzdro nauhličování | 8620 · 5120 · 1045 | Noste rukávy a lehce nabité vložky |
| Nitridace | 38CrMoAlA · 4140 · 4340 | Ložiska a vodicí pouzdra |
| Řešení + Stárnutí | 17-4 PH · 7075-T6 | Nerezová a hliníková pouzdra s vysokou{0}}pevností |
| Uvolnění stresu | Všechny třídy oceli · 6061-T6 · 316L | Tenké-stěny a dlouhé rukávy před dokončením obrábění |
Povrchové úpravy pro CNC objímky
Povrchová úprava chrání pouzdra a připravuje je na kluzný, těsnící nebo korozní provoz - při zachování standardu obrobených nebo vybroušených otvorů.
Chemická konverze
Bezproudové niklování
Elektroleštění
Pudr Coat
| Povrchová úprava | Použitelné materiály | Typické díly rukávů | Hlavní přínos |
|---|---|---|---|
| Tvrdé chromování | 4140 · 4340 · 52100 | Vložky válců, hřídel a pouzdra ložisek | Odolnost proti opotřebení a korozi na otvoru nebo vnějším průměru |
| Bezproudové niklování | 4140 · 4340 · 316L · Hliník | Hydraulické a průmyslové manžety | Jednotný povlak, dobrý pro díry |
| Eloxování (Typ II / Hard III) | 6061-T6 · 7075-T6 · 6063-T5 | Hliníkové vodicí a distanční pouzdra | Tvrdý povrch odolný-otěru; barevné možnosti |
| Pasivace | 303 · 304 · 316 l · 17-4 PH | Námořní, potravinářské a lékařské rukávy | Odstraňuje volné železo, zlepšuje odolnost proti korozi |
| Elektroleštění | 304 · 316L | Potraviny, lékařské a čisté rukávy | Hladký, čistý, světlý povrch |
| Zinkování | Uhlíková ocel | Univerzální-ocelové manžety | Ekonomická ochrana proti korozi |
| Černý oxid | 1045 · 4140 · 4340 | Průmyslové a strojní pouzdra | Ekonomická ochrana; nízké nahromadění |
| Broušené / honované povrchy | Všechny oceli · nerez | Přesná vodicí a ložisková pouzdra | Zlepšuje geometrii vrtání a konečnou úpravu |
Kontrola kvality rukávů
Během výroby kontrolujeme otvory, vnější průměry, tloušťku stěny, soustřednost a povrchovou úpravu otvoru, abychom zajistili, že pouzdra odpovídají výkresu a správně se sestaví. Pro zdokumentované projekty můžeme dodat materiálové certifikáty a kontrolní záznamy na podporu vaší vstupní kontroly.
Kontrola pravoúhlosti kolmosti
Kontrola výškoměru CMM
Kontrola povrchové desky CMM
Go/No-Go Thread Gauge Inspection
Kontrola mikrometru měřidla kolíku
| Kontrolní položka | Zařízení / Metoda | Typické díly rukávů |
|---|---|---|
| Vnitřní průměr | Dutinoměr · Vnitřní mikrometr | Všechny otvory objímky, kontroly h7/h8 |
| Vnější průměr | Vnější mikrometr | Všechny rukávy a límce |
| Tloušťka stěny | Ultrazvuk · Mikrometr | Tenkostěnné-návleky, vložky |
| Soustřednost | CMM · Indikátor na trnu | Ložisková, vodicí a spojková pouzdra |
| Přímost | CMM · Rovné | Dlouhé rukávy a vložky |
| Povrchová úprava vrtání | Tester drsnosti | Kluzné a těsnící otvory |
| Tvrdost | Rockwell · Vickers | Tepelně-zpracované rukávy |
| Ověření materiálu | Spektrometr + certifikát materiálu | Vstupní surovina (k dispozici v EN 10204 3.1) |
| Závěrečná kontrola | CMM + Inspekční zpráva | Konečné rozměrové přijetí |
Potřebujete zdokumentovanou kontrolu kvality?Pošlete nám své výkresy a požadavky na kontrolu.
Obrábění prototypů a malých{0}}objemových objímek
Projekty objímek často začínají prototypy - nových návrhů, kontrolami uložení na hřídelích a pouzdrech nebo výměnami, které je nutné před výrobou otestovat. Obrábění z masivní tyče nebo trubky se vyhýbá časům výroby nástrojů a odlévání, takže prototypy a malé objemy jsou praktické. podporujemeprototypové a maloobjemové-obrábění CNCod jednotlivých vzorků po opakování malých{0}}dávkových objednávek.
Obrábění prototypu
Pro nové návrhy, ověřování a kontroly lícování.
Typické množství:1–10 ks
Nízká-produkce
Pro pilotní systémy a počáteční výrobní série.
Typické množství:10–1,000+ ks
Opakujte výrobu
Pro náhradní desky a opakované zakázky se zavedenými vzory.
Typické množství:Na základě požadavků projektu
Vhodné pro
Ložisková pouzdra, pouzdra hřídele a pouzdra
Vložky válců a objímky hydraulických válců
Distanční, distanční a adaptérové objímky
Přesné vodicí a polohovací pouzdra
Spojky, příruby a těsnicí manžety
Objímky opracované na zakázku podle výkresu
Balení a dodací lhůta pro CNC obráběné manžety
Obal
Ochrana povrchu:Antikorozní papír a bublinková fólie na ocelové a slitinové návleky
Ochrana proti korozi:Papír VCI pro zámořskou přepravu ocelových objímek
Vnitřní ochrana:Koncovky nebo zátky na otvorech na vyžádání
Kontrola deformace:Dlouhé a tenké-návleky na stěnu podepřené nebo obložené, aby se zabránilo ohýbání
Vlastní balení:Podporovány jsou jednotlivé rukávy, vlastní přepravka a exportní balení
Typická dodací lhůta
| Typ objednávky | Typická dodací lhůta |
|---|---|
| Prototyp | 5–10 pracovních dnů |
| Nízký-objem objednávky | 10–20 pracovních dnů |
| Výrobní zakázka | 20–35 pracovních dnů, podle plánu |
| Opakujte objednávku | 10–25 pracovních dnů |
FAQ
Otázka: 1. Jaké CNC obráběné rukávy můžete vyrobit?
A: Vyrábíme zakázková ložisková pouzdra, pouzdra hřídelů, vložky válců, distanční a distanční pouzdra, pouzdra adaptérů a reduktorů, přesná vodicí pouzdra, pouzdra spojek a konektorů, pouzdra a vložky se závitem, pouzdra límců a kroužků, pouzdra s přírubou a pouzdra těsnění a stěrače z výkresů zákazníků.
Otázka: 2. Z jakých materiálů vyrábíte rukávy?
A: Objímky obrábíme z uhlíkové a legované oceli (1045, 1144, 4140, 4340, 52100, 8620), nerezové oceli (303, 304, 316L, 17-4 PH), hliníku (6061-T6, 7075-T40, bronz, C4003, mosaz C93700, C95400), měď (C10100, C11000) a titan (třída 2, třída 5).
Otázka: 3. Obrábíte rukávy z pevného materiálu?
A: Ano. Objímky obrábíme z masivních tyčí a trubek, takže otvor je vyříznut na výkres -, což je praktické pro prototypy a malý objem bez odlévacích nástrojů.
Otázka: 4. Jakých tolerancí můžete dosáhnout na vrtání?
Odpověď: Obvykle udržujeme vnitřní průměry na h7/h8 (±0,01–0,03 mm), soustřednost ID–OD na 0,01–0,03 mm a ±0,01 mm (přesnost na ±0,005 mm) u kritických rozměrů.
Otázka: 5. Dokážete udržet pevnou soustřednost na dlouhých rukávech?
A: Ano. Kontrolujeme vnitřní a vnější průměr-na 0,01–0,03 mm pomocí inspekce na trnu{4}} a přesných nastavení soustružení.
Otázka: 6. Může být vrtání broušeno pro nízké tření?
A: Ano. Pro kluzná a těsnící rozhraní jsme vybrousili otvory na Ra 0,2–0,4 µm, zlepšili kruhovitost a zadržovali olej.
Q: 7. Jaké tepelné zpracování doporučujete pro pouzdra ložisek?
Odpověď: Pro ložisková pouzdra s vysokým-opotřebením doporučujeme 4140 nebo 52100 s kalením a temperováním nebo nitridaci (38CrMoAlA, 4140) pro tvrdou díru s nízkým -zkreslením.
Otázka: 8. Dokážete obrábět tenkostěnné-objímky bez zkreslení?
A: Ano. Používáme odlehčení pnutí po hrubovacích a lehkých dokončovacích řezech, aby tenké stěny zůstaly rovné a oblé.
Otázka: 9. Dodáváte objímky z trubek nebo z masivní tyče?
A: Oba. Používáme masivní tyče, trubky a plechy v závislosti na tloušťce stěny a množství.
Q: 10. Můžete přidat tvrdý chrom nebo nikl vývrt?
A: Ano. Tvrdý chrom a bezproudový nikl jsou běžné pro odolnost proti opotřebení a korozi na vývrtech objímek a vnějších průměrech.
Otázka: 11. Můžete dodat materiálové certifikáty a inspekční zprávy?
A: Ano. Na vyžádání můžeme poskytnout materiálové certifikáty (EN 10204 3.1), zprávy o rozměrových kontrolách, zprávy souřadnicových měřicích strojů a záznamy o drsnosti.
Otázka: 12. Jsou vaše objímky vhodné pro hydraulické válce?
A: Ano. Vložky a pouzdra válců vyrábíme v 4140, 4340 a 17-4 PH s broušenými, tvrdochromovanými otvory.
Otázka: 13. Jaká je typická doba realizace CNC obráběných objímek?
Odpověď: Typické dodací lhůty jsou 5–10 pracovních dnů pro prototypy, 10–20 pracovních dnů pro nízké-objemové objednávky a 20–35 pracovních dnů pro výrobní zakázky v závislosti na složitosti, množství, materiálu a dokončení.
