Co je titan GR1?
Titan GR1 (Titan 1. stupně), také známý jakotitan CP1nebo komerčně čistý titan Grade 1, je nejměkčí a nejtažnější jakost mezi všemi titanovými materiály. Nabízívynikající odolnost proti korozi, vysoká rázová houževnatostavynikající tvarovatelnost, takže je ideální volbou protitanová trubka gr1a trubkové aplikace vyžadující hluboké tažení, ohýbání nebo rozšiřování.
Chemické složení titanu 1. třídy
| Živel | Složení (max. %) | Role |
|---|---|---|
| dusík (N) | 0.03 | Zabraňuje lámavosti |
| uhlík (C) | 0.08 | Zachovává strukturální integritu |
| vodík (H) | 0.015 | Zabraňuje vodíkové křehkosti |
| železo (Fe) | 0.20 | Kontrolovaná hladina nečistot |
| kyslík (O) | 0.18 | Klíčový diferenciátor od GR2 |
| titan (Ti) | Váhy | Obecný kov |
Nízký obsah kyslíku (0,18 %) přímo ovlivňujemez kluzu titanu gr1a prodloužení.Titanové složení 1. stupněje nejčistší ze všech komerčních druhů titanu.
Mechanické vlastnosti titanu třídy 1
| Vlastnictví | Hodnota | Jednotka |
|---|---|---|
| Pevnost v tahu (min) | 240 | MPa |
| Výtěžnost titanu Gr1 (0,2% offset) | 138 – 275 | MPa |
| Prodloužení (min) | 24% | % |
| Tvrdost titanu 1. stupně (HRB) | 70 – 80 | Rockwell B |
| Titanová hustota 1. třídy | 4.51 | g/cm³ |
| Modul pružnosti | 103 | GPa |
| Poissonův poměr | 0.34 | – |
Minimální prodloužení činí 24 %.Gr1 titan pro hluboké taženípreferovaná volba před GR2 nebo GR5.
Ekvivalentní třídy a normy titanové slitiny GR1
| Norma | Stupeň / Ekvivalent | Oblast použití |
|---|---|---|
| ASTM B338 | 1. třída | Bezešvé/svařované potrubí pro kondenzátory a výměníky tepla |
| ASTM B861 | 1. třída | Bezešvá trubka pro obecnou korozi |
| ASTM B862 | Gr1 | Svařované trubky |
| ASTM F67 | 1. třída | Titan lékařské třídy 1- implantáty a chirurgické nástroje |
| ISO 5832-2 | 1. třída | Aplikace chirurgických implantátů |
| JIS H4600 | třída 1 | Japonský průmyslový standard |
| GB/T 3620-2007 | TA1 | čínský ekvivalent |
| DIN 17850 | 3.7025 | Německý standard |
Rozměry a tolerance titanové trubky GR1
Pro přesnost nákupu jsou níže uvedeny standardní rozměrové tolerancetrubka ze slitiny titanu gr.1. Přizpůsobená titanová trubice gr1tolerance jsou k dispozici na vyžádání.
Tolerance vnějšího průměru (OD).
| Rozsah vnějšího průměru (mm) | Tolerance (± mm) |
|---|---|
| 3 – 10 | ± 0.10 |
| 10 – 30 | ± 0.15 |
| 30 – 50 | ± 0.20 |
| 50 – 80 | ± 0.25 |
| 80 – 100 | ± 0.30 |
| 100 – 150 | ± 0.40 |
Tolerance tloušťky stěny (WT).
| Rozsah WT (mm) | Tolerance (± %) |
|---|---|
| 0.5 – 1.0 | ± 15% |
| 1.0 – 2.0 | ± 12% |
| 2.0 – 3.0 | ± 10% |
| 3.0 – 5.0 | ± 10% |
| 5.0 – 10.0 | ± 8% |
Tolerance délky
| Typ délky | Tolerance |
|---|---|
| Náhodná délka | 3 000 – 6 000 mm |
| Pevná délka | ± 3 mm |
| Vlastní délka | Podle výkresu |
Protitanová trubice gr1vyžadující přesné tolerance (např. svazky výměníků tepla), můžeme dodatASTM B338 třída 1specifikace s přísnějšími kontrolami.
Tabulka parametrů svařování pro titanovou trubku GR1
Správné postupy svařování jsou rozhodující projak svařovat gr1 titan. Níže je uvedena standardní tabulka parametrů svařování protitanová trubice gr1pomocí metody GTAW (TIG).
| Parametr | Rozsah hodnot |
|---|---|
| Ochranný plyn | Argon (čistota 99,995 %) |
| Rychlost průtoku plynu (hořák) | 10 – 20 l/min |
| Rychlost průtoku plynu (vlečný štít) | 15 – 25 l/min |
| Root Purge Gas | Argon |
| Rychlost průtoku kořenového čištění | 5 – 10 l/min |
| Napětí | 10 – 15 V |
| Proudový proud | 50 – 150 A (v závislosti na tloušťce) |
| Wolframová elektroda | 1,6 – 2,4 mm (2% ceriace) |
| Výplňový kov | Titanová plnicí tyč GR1 |
| Interpass Teplota | Menší nebo rovno 150 stupňům |
| Maximální kontaminace kyslíkem | < 100 ppm(zadní strana) |
Jak svařovat gr1 titanúspěšně vyžaduje absolutní vyloučení kyslíku, dusíku a vodíku. Použitízadní štítyaproplachovací plynza každý průchod svarutitanová trubka gr1.
Obrobitelnost, tváření a ohýbání
Obrobitelnost titanu Gr1
Obrobitelnost titanu Gr1je náročný kvůli své nízké tepelné vodivosti a sklonu k zadření. Doporučené postupy:
Použitíostré nástroje z tvrdokovu(třída C2 nebo C5)
Pomalé rychlosti (30-60 SFM)s vysokou rychlostí posuvu
Zaplavit chladicí kapalinu(bez-chlóru) je povinné
Vyhněte se době setrvání, abyste zabránili ztvrdnutí práce
Očekávaná životnost nástroje je o 30-40 % kratší než při obrábění oceli
Tváření a ohýbání titanu Gr1
Tváření/ohýbání titanu Gr1je jednodušší než jakýkoli jiný druh titanu díky jeho vysoké tažnosti (24 %).
Minimální poloměr ohybu:2 – 3 x OD
Odpružení:O 15-20 % více než u oceli – kompenzace v nástrojích
Mazání:Požadováno pro operace hlubokého tažení
Maximální úhel ohybu na jeden průchod:90 stupňů
GR1 Titanium vs GR2 – Jaký je rozdíl?
Mnoho kupujících se ptátitan třídy 1 oproti třídě 2, titan třídy 1 oproti třídě 2, titan třídy 1 vs 2atitan třídy 1 oproti třídě 3. Zde je rychlé srovnánírozdíl mezi čistým titanem gr1 a gr2.
| Vlastnictví | 1. stupeň (GR1) | 2. stupeň (GR2) | 3. třída (GR3) |
|---|---|---|---|
| Obsah kyslíku (max.) | 0.18% | 0.25% | 0.35% |
| Mez kluzu (min) | 138 MPa | 275 MPa | 380 MPa |
| Pevnost v tahu (min) | 240 MPa | 345 MPa | 450 MPa |
| Prodloužení (min) | 24% | 20% | 18% |
| Tvrdost (HRB) | 70-80 | 80-85 | 85-90 |
| Tvařitelnost | Vynikající | Dobrý | Veletrh |
| Odolnost proti korozi | Vynikající | Vynikající | Vynikající |
| Nejlepší pro | Hluboké tažení, výměníky tepla | Konstrukční potrubí, tlakové nádoby | Vysoce pevné aplikace z čistého titanu |
Vybrattitan gr1pro tvarování/ohýbání. Pro vyšší požadavky na pevnost zvolte GR2. Oba nabízejí podobnou odolnost proti korozi.Titan třídy 1 versus třída 3– GR3 nabízí vyšší pevnost, ale nižší tažnost.
Aplikace titanové trubky GR1
Chemické zpracování
Titanový výměník tepla Gr1- Vynikající odolnost proti chloridům, kyselinám a mořské vodě. Ve velké míře se používá v odsolovacích zařízeních.
Titanový reaktor Gr1– Zachována čistota, žádná kontaminace procesních kapalin.
Elektrochemické aplikace
Titanová anoda/katoda třídy 1- Používá se jako substrát progr1 titanová MMO anoda(smíšený povlak z oxidu kovu)
Průmysl pokovování, systémy katodové ochrany a výroba chlóru
Lékařství a farmacie
Titan lékařské třídy 1zaASTM F67 třída 1– Chirurgické nástroje, kostní dlahy, dentální zařízení a pouzdra kardiostimulátorů
Biokompatibilní, ne-toxické a ne-magnetické
Hluboké kreslení a tvarování
nádobí,titanové prkénko gr1a složité{0}}tvarované součásti
Gr1 titan pro hluboké tažení– automobilové palivové články, membrány chemických čerpadel
Proč je preferován titanový výměník tepla gr1:Na rozdíl od nerezové oceli nebo slitin mědi,titanová trubka gr1nabízí prakticky neomezenou životnost v mořské vodě bez přídavku na korozi.

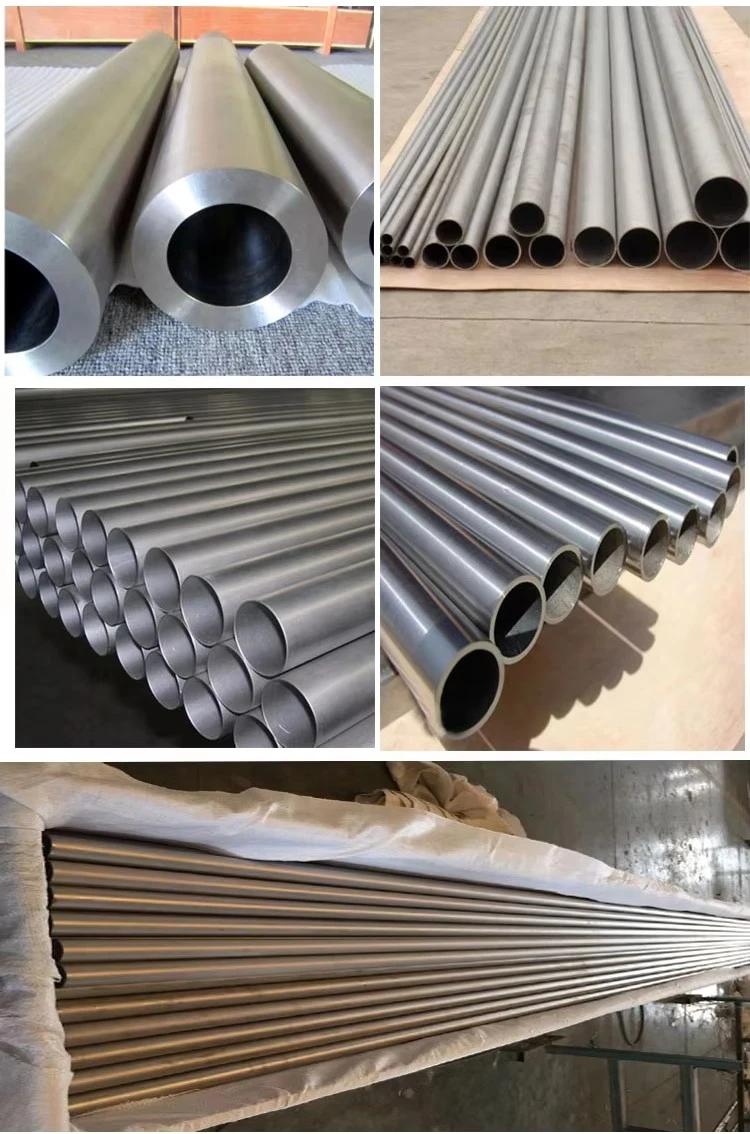

Titanové trubky GR1 Sklad a dodání
| Velikost (OD x WT) | Délka | Stav skladu |
|---|---|---|
| 12,7 mm x 0,9 mm | 6 000 mm | Titanová trubka Gr1 skladem |
| 19,05 mm x 1,2 mm | 6 000 mm | Titanová trubka Gr1 skladem |
| 25,4 mm x 1,5 mm | 6 000 mm | Prodám titanovou trubku Gr1 |
| 38,1 mm x 2,0 mm | 6 000 mm | Prodám titanovou trubku Gr1 |
| 50,8 mm x 2,5 mm | 6 000 mm | Dostupnost - 15 dní |
| 76,2 mm x 3,0 mm | 6 000 mm | Dostupnost - 15 dní |
Pro standardní velikosti uvedené výše,Gr1 titan připraven k odeslánído 48 hodin. Propřizpůsobená titanová trubice gr1, dodací lhůta je 7-15 dní.
Aktuální cena titanu GR1
| Typ objednávky | Gr1 Titan Cena za kg(USD) |
|---|---|
| Vzorek / malé množství (<50kg) | $45 – 65 |
| Standardní objednávka (50-500 kg) | $30 – 45 |
| Velkoobchodní třída 1 titanu(500-2000 kg) | $25 – 35 |
| Nakupujte titan gr1 ve velkém(2000 kg+) | $22 – 30 |
| Titan lékařské třídy 1(ASTM F67) | $40 – 60 |
Aktuální cena titanu gr1kolísá s trhem titanové houby. Kontaktujte nás procena titanu cp grade 1atitan třídy 1 cena za kgna základě nákladů v reálném{0}}čase.
Inspekční modul
| Test | Standard / Metoda | Frekvence |
|---|---|---|
| Chemická analýza | Optický emisní spektrometr (OES) | Za teplo |
| Mechanické testování | Tah, kluz, prodloužení podle ASTM E8 | Za teplo |
| Tvrdost titanu 1 | Rockwellova stupnice B | Za teplo |
| Hydrostatický test | ASTM B338 / B861 | 100% potrubí |
| Test vířivých proudů (ECT) | Podle ASTM E215 | 100% trubek |
| Ultrazvukový test (UT) | Podle ASTM E213 | Volitelný |
| Rozměrová kontrola | OD, WT, délka s laserovým mikrofonem | 100% |
| Vizuální kontrola | 10x zvětšení | 100% |
| Zkouška mezikrystalové koroze | Podle ASTM G28 | Na vyžádání |
| Test zploštění | Podle ASTM B338 | Za várku |
| Test vzplanutí | Podle ASTM B338 | Za várku |
Obal
| Krok | Způsob balení | Účel |
|---|---|---|
| 1 | Plastové koncovkyna obou koncích potrubí | Zabraňte poškození hran a vnikání nečistot |
| 2 | Bublinková fólienebokraftový papírobal | Ochrana povrchu proti poškrábání |
| 3 | Samostatný poly bagpro zkumavky lékařské kvality | Zabraňte kontaminaci |
| 4 | Dřevěné bednynebopřekližkové krabice | Strukturální ochrana během přepravy |
| 5 | Ocelové páskováník zajištění svazků | Zabraňte pohybu uvnitř přepravky |
| 6 | Barevně-kódované štítkyse stupněm, tepelným číslem, velikostí, množstvím | Snadná identifikace |
| 7 | Voděodolná plastová podšívkauvnitř každé bedny | Ochrana proti vlhkosti |
| 8 | fumigace ISPM-15razítko na dřevěné bedny | Soulad s exportem |
Továrna a vybavení
| Zařízení | Množství | Funkce |
|---|---|---|
| Cold Pilger Mills | 8 jednotek | Přesné snížení vnějšího průměru a tloušťky stěny |
| Žíhací pece(vakuum) | 4 jednotky | Úleva od stresu protitan gr1– atmosféra bez kyslíku- |
| Rovnací stroje | 5 jednotek | Zajišťuje toleranci přímosti do 0,5 mm/m |
| Ultrazvuková testovací linka | 2 jednotky | Automatická detekce chyb |
| Tester vířivých proudů | 3 jednotky | Detekce povrchových a podpovrchových vad |
| CNC řezací stroje | 6 jednotek | Přesné řezání délky ±1 mm |
| Leštící a mořicí linky | 2 řádky | Zlepšení povrchové úpravy (Ra menší nebo rovno 0,8 μm) |
| Optický emisní spektrometr | 2 jednotky | V-doměsložení titanu třídy 1ověření |
| Univerzální testovací stroj | 2 jednotky | Titanová mez kluzu Gr1a tahové zkoušky |
| Tvrdoměr | 2 jednotky | Tvrdost titanu 1ověření |
FAQ
Q1: Jaký je rozdíl mezi ASTM B338 Grade 1 a ASTM B861 Grade 1 pro titanové trubky?
A: ASTM B338 Třída 1zahrnuje bezešvé a svařované potrubí pro kondenzátory a výměníky tepla se specifickými požadavky na zkoušky zploštění a rozšiřování.ASTM B861 stupeň 1pokrývá bezešvé trubky pro běžné použití-odolné proti korozi s různými rozměrovými tolerancemi. Oba mají identické chemické složení titanu gr1 (kyslík 0,18% max). Protitanový výměník tepla gr1aplikace,ASTM B338 Třída 1je správná specifikace.
Q2: Jaká je čínská ekvivalentní kvalita pro titanovou trubku GR1?
A: Čínský ekvivalent proTitanová trubka GR1jeTA1 za GB/T 3620-2007norma.TA1mástejný limit kyslíku (0,18 %)a požadavky na mechanické vlastnosti jako ASTM Grade 1. Odkazují také na některé čínské normyTA1-Gpro aplikace s vysokou{0}}čistotou. Při získávání zvýrobci titanových trubek gr1v Číně vždy uveďte "TA1 nebo ASTM Grade 1 ekvivalent."
Q3: Jaká je aktuální cena za kg titanové trubky GR1 při hromadném nákupu?
Odpověď: Cena titanu Gr1 za kg se liší v závislosti na množství objednávky, velikosti a certifikaci. Provelkoobchod titanu třídy 1nebokoupit gr1 titan ve velkém (500 kg+), ceny se pohybují22 až 35 USD/kg FOB Čína. Protitan lékařské třídy 1zaASTM F67 Třída 1, cenové rozpětí40 až 60 USD/kg. Kontaktujte nás pro aktuální cenu gr1 titanuna základě ceny titanové houby-v reálném čase.
Q4: Lze lékařský titan ASTM F67 Grade 1 použít pro titanové výměníkové trubky tepla GR1?
A: ASTM F67 Třída 1je speciálně navržen protitan lékařské třídy 1implantáty (certifikovaná biokompatibilita). Zatímco jeho chemie je totožná s komerčnítitanový výměník tepla gr1stupně, ASTM F67 vyžaduje dodatečné testování (cytotoxicita, senzibilizace, pyrogenita), kterépřidá 15-25% nákladů. Pro standardní aplikace výměníků tepla,ASTM B338 Třída 1je nákladově-efektivní volba.
Q5: Jak svařujete titanovou trubku GR1, abyste zabránili oxidaci?
A: Jak svařovat gr1 titanúspěšně vyžaduje: (1)100% argonové stíněnípro pochodeň, zadní štít a zadní čištění; (2) Obsah kyslíku v proplachovacím plynuméně než 100 ppm; (3) Interpass teplotapod 150 stupňů; (4) PoužitíTitanová plnicí tyč GR1pouze. Jakékoli modré, fialové nebo šedé zbarvení znamená oxidaci a vyžaduje přepracování. Protitanová trubice gr1, zpětné čištění je povinnépro kořenové průchody.
Q6: Jaký je minimální poloměr ohybu pro titanovou trubku GR1?
A: Protitanová trubice gr1, vzhledem k jeho 24% prodloužení je minimální doporučený poloměr ohybu2 až 3 x ODpro ohýbání trnu. ProGr1 titan pro hluboké taženíaplikace, ještě užší poloměry (1,5 x tloušťka) jsou možné při správném mazání.Tváření/ohýbání titanu Gr1překonává GR2 a GR3 díky nižšímez kluzu titanu gr1.
Q7: Je titan GR1 vhodný pro substráty anody MMO?
A: Ano.Titanová anoda/katoda třídy 1aplikace používají GR1 jako základní materiál progr1 titanová MMO anoda(smíšený povlak oxidu kovu).Titan třídy 1poskytuje ideální povrchovou oxidovou vrstvu pro přilnavost povlaku. Na výrobu chlóru,gr1 titanová MMO anodaje průmyslovým standardem.
Q8: Jaká je mez kluzu titanu GR1 při zvýšených teplotách?
A: Titanová mez kluzu Gr1klesá nad 300 stupňů. Pokojová teplota:138-275 MPa. Při 200 stupních:přibližně 100 MPa. Při 300 stupních:přibližně 60 MPa. Protitanový výměník tepla gr1provoznípod 150 stupňůmechanické vlastnosti zůstávají stabilní.Titan třídy 1 se NEDOPORUČUJE pro provoz nad 400 stupňův důsledku oxidace a ztráty pevnosti.
Q9: Mohu použít titanovou trubici GR1 pro chladicí systémy s mořskou vodou?
A: Rozhodně.Titanový výměník tepla Gr1trubky jsou ideální pro chlazení mořskou vodou díky výjimečné odolnosti titanu vůči chloridovému koroznímu praskání a důlkové korozi. Na rozdíl od nerezové oceli (která selhává v mořské vodě),Titanová trubka gr1 nabízí prakticky neomezenou životnostv mořském prostředí. Hlavní odsolovací zařízení používají po celém světěASTM B338 Třída 1potrubí pro aplikace s mořskou vodou.
Q10: Jaký je rozdíl mezi čistým titanem GR1 a GR2 pro nádoby reaktoru?
A: Rozdíl mezi čistým titanem gr1 a gr2protitanový reaktor gr1aplikace: GR1 má nižšímez kluzu titanu gr1 ( 138 MPa vs 275 MPa pro GR2), ale vyšší tažnost (24 % oproti 20 %). Pro vytváření složitých reaktorových hlav,Gr1 titan pro hluboké taženíje jednodušší. Pro vyšší tlaky,Výhodný je GR2. Obě nabízejíidentická odolnost proti korozipro chemické zpracování.
Q11: Jaká je tvrdost titanu 1. stupně ve srovnání s titanem 2. stupně?
A: Tvrdost titanu 1(Rockwell B) dosahy70-80 HRB, zatímco stupeň 2 se pohybuje80-85 HRB. Nižší tvrdost GR1 děláobrobitelnost titanu gr1o něco lepší než GR2 (menší opotřebení nástroje). Obojí však vyžadujeostré nástroje z tvrdokovu a zaplavit chladicí kapalinudíky nízké tepelné vodivosti titanu.Tvrdost titanu 1. stupně je nejnižší ze všech druhů titanu.
Q12: Máte na skladě svařovanou titanovou trubku ASTM B862 Gr1 pro rychlé dodání?
A: Ano. Udržujeme velké zásobyASTM B862 Gr1svařovaná a bezešvá trubka.Titanová trubka Gr1 sklademzahrnuje velikosti od 6 mm do 219 mm OD.Prodám titanovou trubku Gr1zahrnuje jak svařované (ASTM B862), tak bezešvé (ASTM B338/B861).Rychlé dodání gr1 titan ( 7-15 dní pro standardní velikosti ). Gr1 titan připraven k odeslánípro urgentní projekty.Kontaktujte nás pro přímé tovární ceny dodavatelů titanových trubek gr1.
